Operator otwiera drzwi, usuwa zakleszczony detal i wychodzi. Drzwi zostają zamknięte. Czy maszyna może automatycznie wrócić do ruchu?
W typowej celi odpowiedź powinna brzmieć: nie. Zamknięcie osłony może odtworzyć warunek gotowości funkcji bezpieczeństwa, ale nie powinno samo inicjować niebezpiecznego ruchu. Potrzebne są świadome działania wynikające z zaprojektowanej sekwencji resetu i startu.
Reset to nie to samo co start
Reset funkcji bezpieczeństwa potwierdza, że przyczyna zatrzymania została usunięta i układ może przejść do stanu gotowości. Polecenie startu rozpoczyna ruch lub proces. Połączenie obu działań w jeden automatyczny krok może stworzyć ryzyko zaskoczenia osoby pozostającej w strefie.
W projekcie warto rozdzielić pytania:
- co przywraca gotowość funkcji bezpieczeństwa,
- co uruchamia cykl,
- kto może wykonać te działania,
- z jakiego miejsca,
- jakie warunki muszą być spełnione
Dlaczego miejsce resetu ma znaczenie?

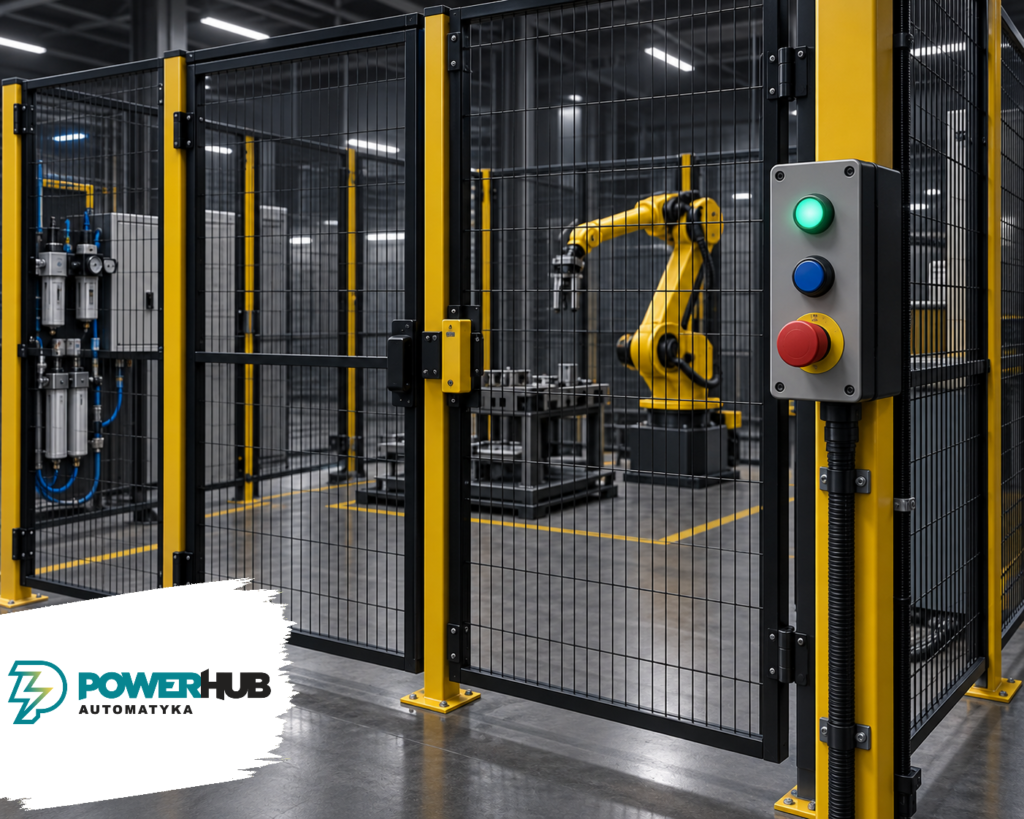

Osoba wykonująca reset powinna móc sprawdzić chroniony obszar i upewnić się, że nikt nie pozostaje w strefie. Przycisk schowany za szafą, umieszczony tuż przy wejściu bez widoku na wnętrze albo dostępny z obu stron wygrodzenia może nie realizować tego celu. Przy dużej celi widok z jednego punktu bywa niewystarczający. Za robotem, przenośnikiem lub pełnym panelem może znajdować się martwa strefa. Wtedy ocena ryzyka może prowadzić do dodatkowych rozwiązań: sekwencji kilku potwierdzeń, monitorowania obecności, procedury obchodu albo organizacji wejść w sposób zapewniający kontrolę całego obszaru.
Człowiek zamknięty wewnątrz strefy
Najgroźniejszy scenariusz nie zaczyna się od wejścia, lecz od ponownego zamknięcia drzwi, gdy pracownik nadal jest w środku. Może się tak zdarzyć podczas serwisu wykonywanego przez dwie osoby, pracy za wysoką maszyną albo przy kilku niezależnych wejściach.
Projekt powinien odpowiedzieć na pytania:
- czy od środka można zawsze opuścić strefę,
- czy ktoś z zewnątrz może zamknąć i zresetować drzwi,
- czy używa się kłódki osobistej lub innego środka blokowania,
- czy wszystkie punkty resetu zapewniają właściwą widoczność,
- co dzieje się po zaniku i powrocie zasilania.
Nieoczekiwany start może mieć wiele źródeł energii
ISO 14118:2017 dotyczy zapobiegania nieoczekiwanemu uruchomieniu podczas interwencji człowieka w strefie zagrożenia. Norma obejmuje nie tylko zasilanie elektryczne, lecz także energię hydrauliczną, pneumatyczną, zmagazynowaną przez grawitację lub sprężyny oraz wpływy zewnętrzne.
Wyłączenie napędu w sterowniku nie musi więc oznaczać stanu bez energii. Siłownik może opaść, chwytak może uwolnić detal, a nagromadzone ciśnienie może wywołać ruch. Dlatego przy konserwacji i innych pracach wymagających izolacji trzeba określić bezpieczny sposób odłączenia oraz rozproszenia energii.
Kiedy sam reset programowy nie wystarcza?
Krótka interwencja operatorska i prace utrzymania ruchu to dwa różne scenariusze. Przy rutynowym otwarciu osłony funkcja bezpieczeństwa może zatrzymywać niebezpieczny ruch, a po sprawdzeniu strefy operator wykonuje reset i oddzielne polecenie startu.
Przy pracach wewnątrz, regulacji, czyszczeniu lub konserwacji może być potrzebna izolacja energii oraz zabezpieczenie przed ponownym załączeniem. Procedura LOTO, jeśli wynika z zasad zakładu i oceny ryzyka, nie powinna być zastępowana przyciskiem na pulpicie.
Częste błędy w projektowaniu resetu
- automatyczny restart po zamknięciu drzwi,
- jeden reset dla dużej strefy z martwymi polami widzenia,
- reset umieszczony w zasięgu osoby znajdującej się wewnątrz,
- wspólny przycisk reset/start bez jasnej analizy funkcji,
- brak kontroli nad powrotem energii po zaniku zasilania,
- pominięcie pneumatyki, grawitacji i energii zmagazynowanej,
- brak procedury dla pracy kilku osób,
- resetowanie wszystkich stref jednocześnie mimo niezależnych wejść.
Jak przygotować założenia dla automatyka?
- Zaznacz wszystkie wejścia do strefy.
- Określ, czy człowiek może wejść całym ciałem.
- Wyznacz miejsca niewidoczne z pulpitu.
- Opisz typowe interwencje i czas przebywania wewnątrz.
- Wymień wszystkie źródła energii i elementy magazynujące energię.
- Rozdziel wymagania dla obsługi, przezbrojenia i serwisu.
- Zdefiniuj, co ma robić reset, a co oddzielne polecenie startu.
- Zaplanuj walidację zachowania po otwarciu drzwi, zaniku zasilania i awarii.
Podsumowanie
Przycisk reset nie jest dodatkiem montowanym na końcu projektu. Jego funkcja i położenie powinny wynikać z analizy dostępu, widoczności strefy oraz przewidywanych interwencji. Zamknięcie drzwi nie może zaskakiwać człowieka uruchomieniem maszyny, a prace wymagające izolacji energii potrzebują rozwiązań właściwych dla ich ryzyka.
