Pojazd autonomiczny potrafi zwolnić lub zatrzymać się przed przeszkodą. To nie znaczy, że każda hala z AGV albo AMR jest automatycznie bezpieczna. Ryzyko powstaje na styku pojazdu, ładunku, infrastruktury, maszyn oraz nieprzewidywalnego ruchu ludzi.
Dobrze zaprojektowana intralogistyka nie opiera się wyłącznie na skanerze pojazdu. Łączy organizację ruchu, czytelne przejścia, stałe bariery, funkcje bezpieczeństwa, ograniczenia prędkości i właściwie zaprojektowane punkty przekazania ładunku.
AGV i AMR nie poruszają się w pustej przestrzeni
Na rzeczywisty poziom ryzyka wpływają między innymi:
- masa i prędkość pojazdu,
- kształt oraz stabilność ładunku,
- droga hamowania,
- szerokość korytarza,
- martwe narożniki,
- ruch pieszy i wózki ręczne,
- bramy, windy i drzwi automatyczne,
- dokowanie przy maszynach,
- stan posadzki,
- zmieniający się layout.
ISO 3691-4:2023 dotyczy wymagań bezpieczeństwa i weryfikacji bezzałogowych wózków przemysłowych oraz ich systemów. W 2026 r. trwa praca nad kolejnym wydaniem, dlatego przy nowym projekcie warto sprawdzić aktualny stan normy w momencie zatwierdzania wymagań.

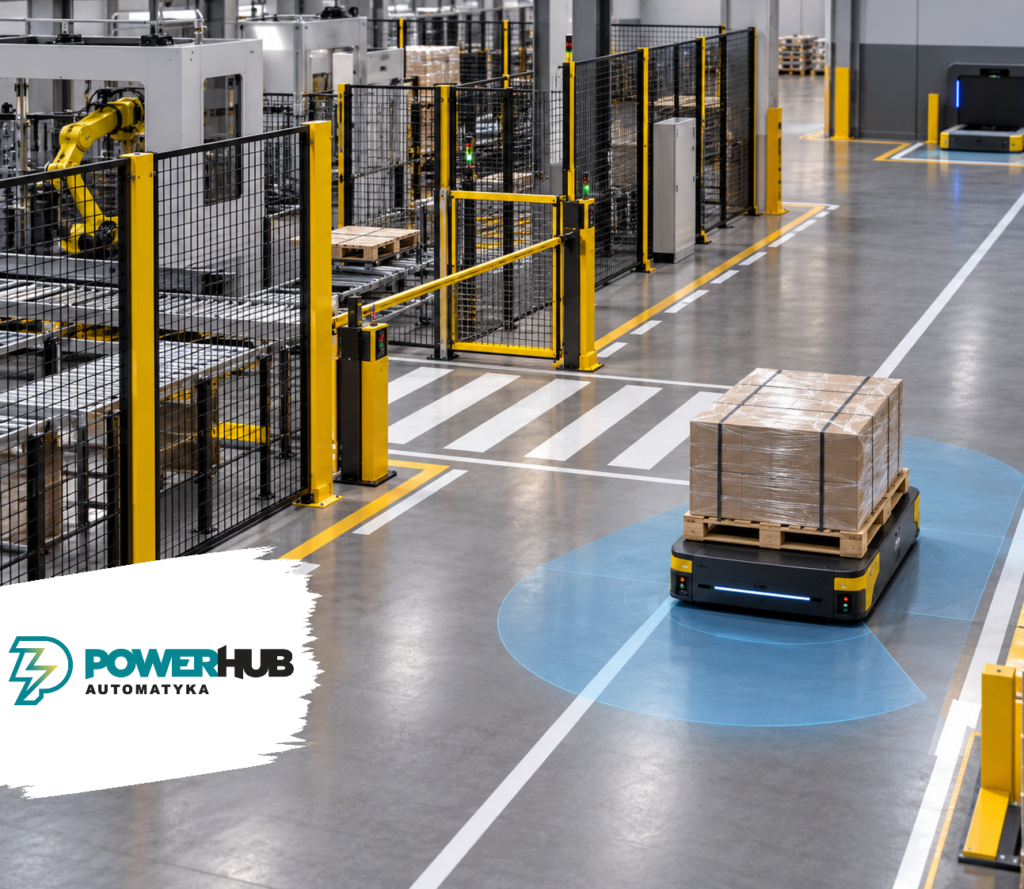

Gdzie fizyczne wygrodzenie daje największą wartość?
Stała bariera jest szczególnie skuteczna tam, gdzie nie ma potrzeby swobodnego krzyżowania ruchu. Może:
- oddzielić stałą trasę pojazdu od ciągu pieszego,
- zabezpieczyć bok przenośnika i strefę automatycznego odbioru,
- ograniczyć dostęp do dokowania i ładowania,
- uniemożliwić wejście w strefę pracy robota mobilnego z manipulatorem,
- chronić urządzenia i regały przed ruchem osób,
- skierować pracownika do kontrolowanego przejścia.
Wygrodzenie powinno być częścią mapy ruchu, a nie przypadkowym odcinkiem ustawionym przy najbardziej widocznym zagrożeniu.
Nie każde skrzyżowanie można zamknąć płotem
W wielu miejscach droga człowieka i pojazdu musi się przeciąć. Dotyczy to przejść, bram, stref kompletacji i punktów ręcznego pobrania. Wtedy potrzebna jest kombinacja środków:
- odpowiednia widoczność,
- ograniczenie prędkości,
- sygnalizacja stanu i kierunku jazdy,
- wyznaczone przejście,
- bramka lub kontrola dostępu,
- pola ochronne i ostrzegawcze,
- logika pierwszeństwa,
- organizacja pracy ograniczająca nagłe wejścia.
Samo namalowanie pasów nie usuwa ryzyka. Z kolei pełna bariera w złym miejscu może pogorszyć widoczność i zmusić pracowników do obchodzenia wyznaczonej trasy.
Strefa dokowania jest częścią maszyny i transportu jednocześnie
Najwięcej interakcji występuje tam, gdzie pojazd przekazuje paletę, pojemnik lub wózek do przenośnika albo stanowiska robotycznego. Trzeba przeanalizować:
- moment wjazdu i wyjazdu,
- ustalenie pozycji,
- możliwość wejścia człowieka między pojazd i konstrukcję,
- ruch rolek, podnośników i zatrzasków,
- niestabilny lub przesunięty ładunek,
- reakcję na niepełne dokowanie,
- dostęp do usuwania zacięć.
Fizyczne panele mogą zamknąć boki strefy, ale punkt wjazdu pozostaje otwarty. W zależności od procesu stosuje się kontrolę dostępu, aktywne zabezpieczenia albo sekwencję, w której niebezpieczny ruch jest możliwy dopiero po prawidłowym zadokowaniu.
Ładunek może zmienić pole widzenia i drogę hamowania
Pojazd bez ładunku i pojazd z wysoką paletą to dwa różne scenariusze. Ładunek może ograniczyć widoczność, wystawać poza obrys, przesunąć środek ciężkości albo spaść przy nierównej posadzce. Skanery muszą współpracować z rzeczywistą konfiguracją, a trasa powinna uwzględniać maksymalny gabaryt.
Warto również sprawdzić, czy pracownik nie może znaleźć się pomiędzy pojazdem a sztywną przeszkodą. Wąski korytarz może zwiększyć ryzyko zmiażdżenia mimo niewielkiej prędkości.
Tymczasowe zmiany są szczególnie niebezpieczne
Paleta odstawiona na trasie, drabina przy ścianie, otwarte drzwi lub nowa wyspa produkcyjna mogą zmienić zachowanie systemu. AMR może ominąć przeszkodę inną drogą, a AGV zatrzymać przepływ w miejscu, w którym ludzie nie spodziewają się postoju. Zarządzanie zmianą layoutu powinno obejmować aktualizację map, tras, pól, oznakowania i oceny ryzyka. „Tylko na jedną zmianę” jest częstym początkiem trwałego obejścia
Checklista projektu ruchu
- Zmapuj wszystkie trasy ludzi, pojazdów i wózków ręcznych.
- Wyznacz skrzyżowania oraz martwe narożniki.
- Określ maksymalny gabaryt, masę i stabilność ładunku.
- Oddziel fizycznie odcinki, na których krzyżowanie ruchu nie jest potrzebne.
- Zaprojektuj kontrolowane przejścia dla ludzi.
- Przeanalizuj dokowanie, ładowanie i transfer na przenośnik.
- Uwzględnij zatrzymany pojazd i usuwanie awarii.
- Sprawdź posadzkę, oświetlenie, drzwi i bramy.
- Zdefiniuj zasady tymczasowych zmian layoutu.
- Przeprowadź testy w realnym ruchu, z typowymi ładunkami.
Podsumowanie
Bezpieczeństwo AGV i AMR powstaje z całego systemu, nie tylko z czujników na pojeździe. Wygrodzenia bardzo dobrze rozdzielają ruch tam, gdzie nie jest potrzebne przejście. W punktach wspólnych trzeba połączyć organizację, widoczność, kontrolę prędkości, funkcje bezpieczeństwa oraz czytelne zachowanie systemu.
