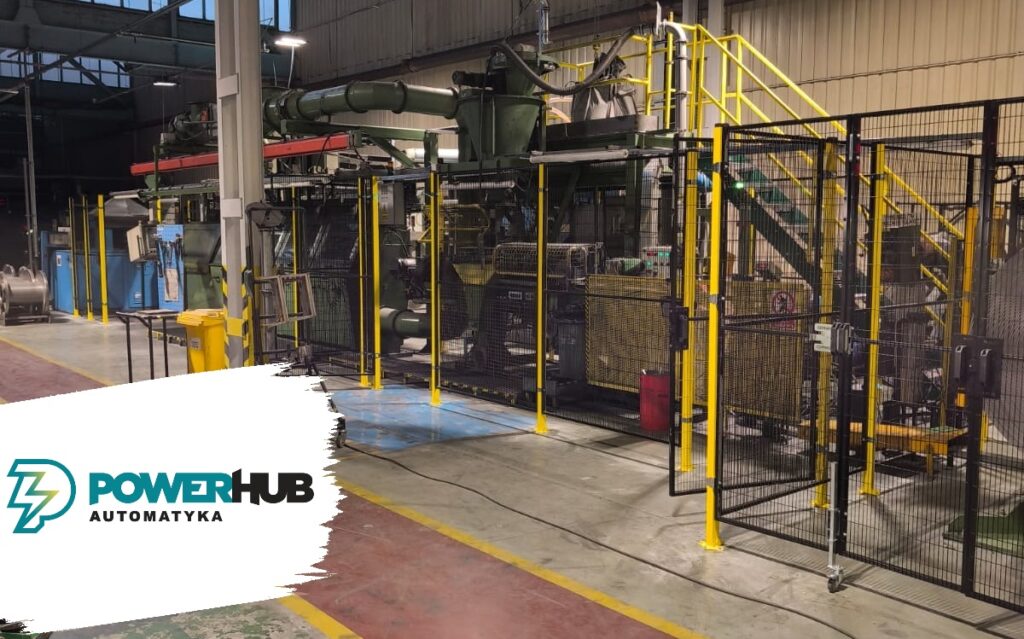

Linia dostaje nowy przenośnik, robot ma większy chwytak, a obok pojawia się dodatkowy magazyn detali. Najprostszy pomysł brzmi: przesunąć kilka paneli i domknąć powstałą lukę. Czasami to najlepsze rozwiązanie. Czasami pozornie mała zmiana narusza odległości, logistykę i działanie całej funkcji bezpieczeństwa.
Modernizacja wygrodzenia powinna zaczynać się od odpowiedzi na pytanie: co zmieniło się w ryzyku i sposobie użytkowania stanowiska?
Nie oceniaj wyłącznie stanu paneli
Panel może być prosty, bez korozji i nadal nie pasować do nowej aplikacji. O przydatności decyduje cały układ:
- odległość od nowego ruchu robota,
- długość chwytaka i detalu,
- wielkość oczek siatki,
- wysokość osłony,
- sposób mocowania do posadzki,
- sztywność słupków i połączeń,
- lokalizacja drzwi,
- nowe otwory technologiczne,
- widoczność procesu i dostęp serwisowy.
Pierwszym krokiem powinien być aktualny pomiar oraz porównanie stanu rzeczywistego z dokumentacją. Na starszych instalacjach rysunek często nie pokazuje zmian wykonanych na hali w kolejnych latach.
Kiedy modułowa rozbudowa ma sens?
Rozbudowa istniejącego systemu jest atrakcyjna, gdy:
- producent i typ systemu są znane,
- dostępne są kompatybilne panele, słupki i łączniki,
- stan mechaniczny elementów jest dobry,
- nowy przebieg pozwala zachować wymagane odległości,
- drzwi i punkty dostępu nadal pasują do procesu,
- można odtworzyć spójny sposób montażu,
- dokumentacja zmian będzie kompletna.
Modułowość GENMACS ułatwia zmianę obrysu, dodawanie drzwi i wymianę rodzaju wypełnienia. Największą korzyść daje wtedy, gdy jeszcze podczas pierwszego projektu pozostawiono miejsce na przyszłą rozbudowę.
Kiedy lepiej przebudować większy fragment?
Dokładanie pojedynczych paneli przestaje być racjonalne, gdy system składa się z wielu niekompatybilnych rozwiązań, słupki są uszkodzone, mocowania do posadzki niepewne albo nowe urządzenie wchodzi w dotychczasową strefę bezpieczeństwa.
Sygnały ostrzegawcze to między innymi:
- prowizoryczne łączniki i otwory wiercone na hali,
- różne wysokości i rozmiary oczek,
- drzwi bez możliwości prawidłowego ryglowania lub blokowania,
- brak miejsca na otwarcie skrzydła,
- panele ustawione zbyt blisko nowego zagrożenia,
- liczne wycięcia na przewody i przenośniki,
- brak identyfikacji użytych komponentów.
W takim przypadku wymiana jednego odcinka może być tańsza niż seria lokalnych poprawek, które nadal pozostawią niespójną granicę strefy.
Sprawdź wpływ zmiany na funkcje bezpieczeństwa
Przesunięcie drzwi, dodanie wejścia lub podział celi wpływa na automatykę. Trzeba sprawdzić wyłączniki, ryglowanie, reset, podział na strefy i zachowanie maszyny podczas dostępu.
Nowe drzwi nie powinny być podłączane do „wolnego wejścia safety” bez analizy wymaganej funkcji. Zmienia się liczba elementów, diagnostyka, możliwe uszkodzenia i sposób potwierdzania strefy. Po modyfikacji potrzebna jest właściwa weryfikacja i walidacja.
Nie zapomnij o posadzce i kolizjach
Na rysunku panel można przesunąć o 300 mm w kilka sekund. Na hali w tym miejscu może znajdować się dylatacja, kanał instalacyjny, studzienka, trasa wózka, szafa albo droga ewakuacyjna.
Przed zamówieniem warto wykonać inwentaryzację obejmującą:
- rzeczywiste wymiary i wysokości,
- stan oraz rodzaj posadzki,
- kolizje nad i pod wygrodzeniem,
- szerokość przejść,
- kierunek otwierania drzwi,
- miejsce odkładania zdemontowanych elementów,
- dostęp montażowy i plan postoju.
Co zrobić z nieużywanymi panelami?
Sprawne moduły warto zinwentaryzować, oznaczyć i przechować jako części systemu. Mogą przydać się przy kolejnej zmianie layoutu. Nie należy jednak zakładać, że każdy panel pasuje do dowolnej strefy. Przed ponownym użyciem trzeba sprawdzić jego wymiary, stan, mocowania i wymaganą funkcję ochronną.
Checklista przed modernizacją
- Aktualny rzut i dokumentacja fotograficzna.
- Identyfikacja producenta, serii i wymiarów modułów.
- Ocena stanu paneli, słupków, kotew i drzwi.
- Nowa przestrzeń zagrożenia razem z narzędziem i detalem.
- Weryfikacja odległości i możliwego sięgania.
- Analiza nowych wejść i otworów transportowych.
- Sprawdzenie logiki safety i lokalizacji resetu.
- Plan demontażu, montażu i bezpiecznego postoju.
- Aktualizacja oceny ryzyka oraz dokumentacji zmian.
- Walidacja po zakończeniu prac.
Podsumowanie
Najlepsza modernizacja wykorzystuje to, co nadal spełnia swoją funkcję, ale nie broni za wszelką cenę starego layoutu. Modułowy system daje dużą swobodę przebudowy, pod warunkiem że zmiana jest oceniana jako projekt bezpieczeństwa, a nie wyłącznie przeniesienie kilku paneli.
Prześlij PowerHUB Automatyka aktualny rzut, zdjęcia i docelowy layout. Pomożemy ocenić, które elementy GENMACS można wykorzystać ponownie i przygotować listę brakujących modułów.
