Masz w szufladzie kilka kabli zasilających i nie wiesz, który pasuje do jakiego urządzenia? Nie jesteś sam. Kabel „koniczynka” i kabel „ósemka” to jedne z najpopularniejszych rodzajów wtyczek zasilających spotykanych w domach i biurach — a mimo to wiele osób myli je lub myśli, że mogą być stosowane zamiennie- nic bardziej mylnego. W tym artykule wyjaśniamy, czym różnią się oba typy kabli, gdzie są stosowane i jak wybrać właściwy kabel do zasilacza laptopa lub innego urządzenia.

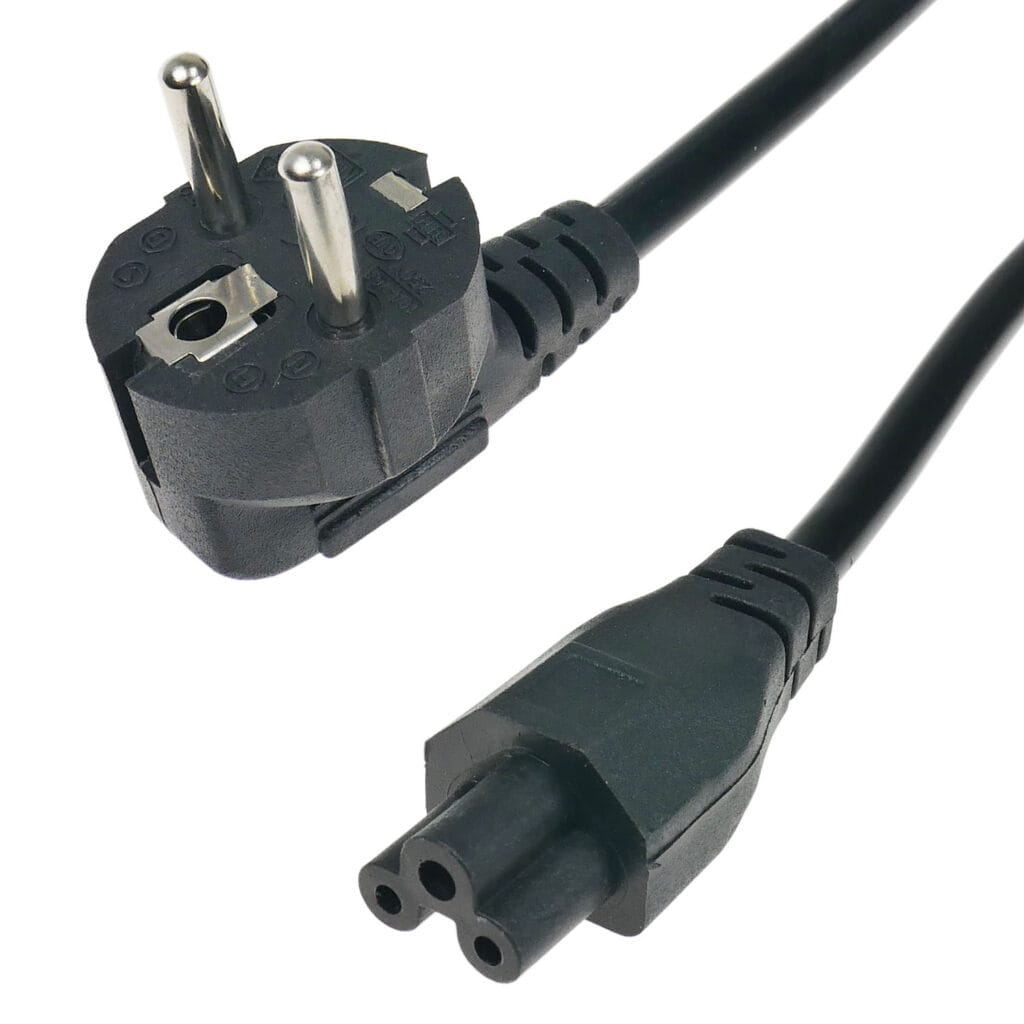

Co to jest kabel „Koniczynka” (C5)?
Złącze standardu IEC 60320 C5 powszechnie określane jest mianem „koniczynki”. Nazwa ta bezpośrednio nawiązuje do specyficznego profilu wtyczki, który przypomina układ listków tej rośliny. Jest to złącze trójstykowe (faza, neutralny oraz uziemienie), które zapewnia bezpieczne połączenie, a dzięki swojej konstrukcji stabilnie osadza się w gnieździe, minimalizując ryzyko poluzowania.
Gdzie znajdziesz kabel koniczynkę?
- Zasilacze do laptopów (to właśnie kabel do zasilacza laptopa, który prawdopodobnie znasz najlepiej)
- Projektory i rzutniki biurowe
- Niektóre zasilacze do komputerów stacjonarnych (mini-ITX)
- Urządzenia sieciowe, np. małe switche i routery
- Niektóre drukarki i urządzenia wielofunkcyjne
Złącze C5 jest zaprojektowane do urządzeń o mocy do 2,5 A (przy 250 V), co w zupełności wystarcza do zasilania typowych zasilaczy laptopowych. Przewód kończy się wtykiem C5, który idealnie pasuje do charakterystycznego trójkątnego gniazda C6 po stronie urządzenia.
Charakterystyka kabla „Ósemka” (C7)
Kabel ósemka — oficjalnie złącze IEC 60320 C7 — potocznie nazywane, ze względu na swój kształt, „płaskim”, „ósemką”, „dubeltówką” albo „wtyczką radiową” z uwagi na najczęstsze – do niedawna – zastosowanie tego rodzaju złącza, o owalnej końcówce w kształcie cyfry 8. To złącze dwupinowe (bez uziemienia), przeznaczone wyłącznie do urządzeń z izolacją podwójną, które nie wymagają osobnego przewodu ochronnego,kabel pasuje do gniazda C8
Gdzie znajdziesz kabel ósemkę?
- Telewizory i monitory
- Konsole do gier (PlayStation, Xbox — starsze generacje)
- Odtwarzacze DVD i Blu-ray
- Radia i głośniki przenośne z zasilaczem sieciowym
- Ładowarki i zasilacze do mniejszych urządzeń RTV/AGD
Złącze C7 obsługuje maksymalnie 2,5 A (przy 250 V). Warto wiedzieć, że istnieje też spolaryzowana wersja tego złącza — C7/C8 z asymetrycznym kształtem, który uniemożliwia odwrotne podłączenie. Stosuje się ją w urządzeniach, gdzie polaryzacja przewodów ma znaczenie.
Kluczowe różnice między kablami „Koniczynka” a „Ósemka”
Choć oba przewody są standardowym wyposażeniem domowej elektroniki, ich konstrukcja odpowiada na inne potrzeby techniczne. Oto zestawienie najważniejszych różnic:
| Cecha | Koniczynka (C5) | „Ósemka” (C7) |
|---|---|---|
| Kształt gniazda | Trójkątny (3 piny) | Owalny (2 piny) |
| Uziemienie | Tak | Nie |
| Maks. prąd | 2,5 A / 250 V | 2,5 A / 250 V |
| Typowe zastosowanie | Zasilacze laptopów, projektory | Konsole, DVD, RTV |
| Wymienność | NIE — różne złącza | NIE — różne złącza |
| Norma IEC | C5 / C6 | C7 / C8 |
Kluczowy wniosek: kable te nie są zamienne. Nawet jeśli siłą udałoby się dopasować jeden do gniazda drugiego, byłoby to niezgodne z normami i mogłoby stanowić zagrożenie.
Jak wybrać odpowiedni kabel zasilający do urządzenia?
Wybór właściwego kabla jest prostszy, niż się wydaje — wystarczy trzymać się kilku kroków. Rodzaje wtyczek zasilających różnią się kształtem, a to właśnie kształt gniazda w urządzeniu jest Twoim głównym przewodnikiem.
- Sprawdź gniazdo w urządzeniu lub zasilaczu. Trójkąt? To koniczynka (C6). Owal? To ósemka (C8). Zdjęcie możesz porównać z opisami w instrukcji obsługi lub na stronie producenta.
- Zwróć uwagę na długość kabla. Standardowe kable mają 1,5–1,8 m. Jeśli potrzebujesz większej swobody, dostępne są dłuższe wersje — zwykle do 3 m.
- Wybieraj produkty z certyfikatami. Certyfikat CE i zgodność z normą IEC 60320 to minimum. Dla urządzeń o wyższej mocy warto wybrać kable z grubszym przewodem (przekrój 0,75 mm² lub więcej).
- Kup u sprawdzonego sprzedawcy. Unikaj najtańszych kabli, przewód zasilający to nie miejsce na oszczędzanie — kiepski jakościowo może się grzać lub spowodować zwarcie.
Częste problemy z kablami zasilającymi i jak je rozwiązać
Nawet dobry kabel może sprawiać problemy — zwłaszcza przy intensywnym użytkowaniu. Oto najczęstsze usterki i sposoby ich rozwiązania:
Problem 1: Kabel nie trzyma się pewnie w gnieździe
Rozwiązanie: Podłącz inny, sprawny kabel (często znajdziesz go przy telewizorze, radiu lub innym sprzęcie RTV).
Jeśli inny kabel siedzi ciasno – kup nowy przewód.
Jeśli każdy kabel wypada – problem leży w gnieździe zasilania urządzenia, wówczas zleć sprawdzenie złącza serwisantowi.
Problem 2: Kabel się nagrzewa lub ma ślady topnienia
Rozwiązanie: Natychmiast odłącz urządzenie od zasilania. Takie kable należy bezwzględnie wymienić — nagrzewanie się kabla to sygnał przeciążenia lub uszkodzenia izolacji.
Problem 3: Przerwy w zasilaniu lub migotanie lampki zasilania
Rozwiązanie: Jeśli kabel jest luźny, najpierw dokładnie go obejrzyj. Szukaj mocnych zagięć, pęknięć izolacji lub przetarć. Jeśli gołym okiem widać uszkodzenia, nie próbuj go naprawiać – po prostu wymień go na nowy. Pamiętaj, że „przerywanie” prądu to nie tylko irytacja, ale realne ryzyko spięcia, które może trwale uszkodzić zasilania.
Problem 4: Uszkodzenia mechaniczne — przetarcia, zagięcia kabla
Rozwiązanie: Nie naprawiaj kabla taśmą izolacyjną — to rozwiązanie tymczasowe i niebezpieczne. Kabel z uszkodzoną izolacją należy wymienić.
Bezpieczeństwo i konserwacja kabli zasilających
Kabel zasilający to element, który często traktujemy jako coś oczywistego — a tymczasem jego stan ma bezpośredni wpływ na bezpieczeństwo domowników i sprzętu. Oto kilka zasad, które warto znać:
- Nie zginaj kabla przy złączu. To najsłabszy punkt każdego kabla zasilającego — wielokrotne zginanie niszczy przewody w środku izolacji, nawet jeśli zewnętrznie kabel wygląda dobrze.
- Unikaj prowadzenia przewodów w miejscach, gdzie mogą zostać przygniecione przez meble lub przytrzaśnięte drzwiami. Prowadzi to do nieodwracalnych uszkodzeń izolacji i struktury kabla.
- Odłączaj kabel, trzymając za wtyczkę, nie za przewód. Ciągnięcie za kabel to najszybsza droga do uszkodzenia złącza lub zerwania połączenia wewnątrz przewodu.
- Regularnie sprawdzaj stan kabla. Co kilka miesięcy przejrzyj kable wzrokowo — szukaj pęknięć, przetarć, zbrązowień przy złączach. Każda zmiana wyglądu to sygnał do wymiany.
- Przechowuj kable starannie. Luźne zwinięcie bez zaciskania — nie zwijaj kabla zbyt ciasno, zwłaszcza wokół samego zasilacza. Plastik izolacji może pękać od wielokrotnych naprężeń.
- Nie używaj kabli w wilgotnych miejscach. Wilgoć to wróg izolacji elektrycznej — kable zasilające trzymaj z dala od kuchni, łazienki i miejsc narażonych na zachlapanie.
Podsumowanie
Kabel koniczynka (C5) i kabel ósemka (C7) to dwa różne rodzaje wtyczek zasilających — różnią się kształtem, liczbą pinów i zastosowaniem. Koniczynka z uziemieniem to typowy kabel do zasilacza laptopa i projektorów, natomiast ósemka bez uziemienia sprawdza się w konsolach, odtwarzaczach i RTV. Nie są zamienne i nie należy ich stosować zamiennie. Przy zakupie zawsze sprawdzaj kształt gniazda, parametry prądu i wybieraj produkty z certyfikatami od zaufanych sprzedawców. Dbaj o swoje kable — ich dobry stan to kwestia nie tylko wygody, ale przede wszystkim bezpieczeństwa.
