Wygrodzenie dużej maszyny przemysłowej

Wygrodzenie dużej maszyny przemysłowej – dopasowanie do rozbudowanego stanowiska

Wygrodzenie dużej maszyny wymaga uwzględnienia nie tylko gabarytów samego urządzenia, ale również przestrzeni zajmowanej przez współpracujące instalacje, trasy transportu materiałów oraz miejsca przeznaczone do obsługi i konserwacji.

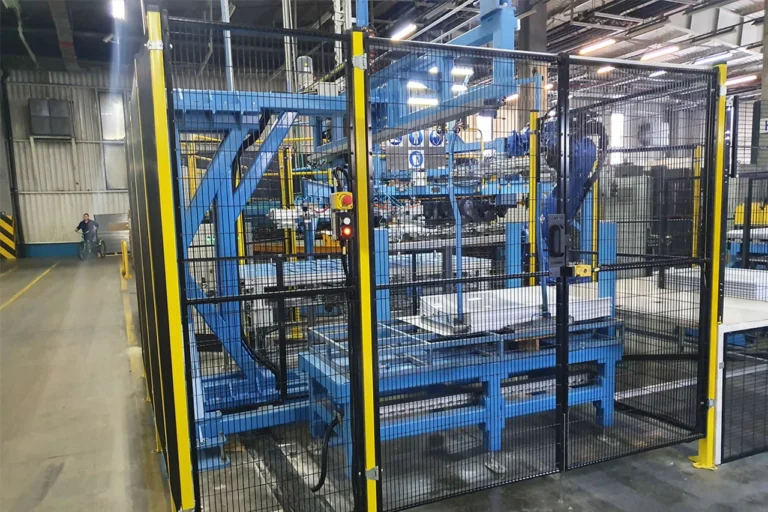

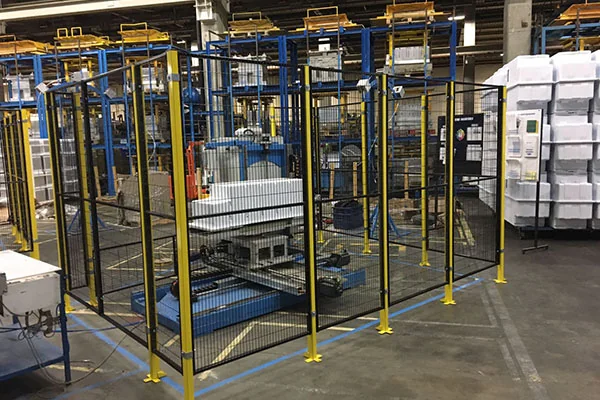

W przedstawionej realizacji zastosowano modułowe panele GENMACS, tworzące wielostronne wygrodzenie wokół rozbudowanej instalacji przemysłowej.

Powtarzalne segmenty umożliwiają prowadzenie bariery wzdłuż kolejnych boków stanowiska i dostosowanie jej przebiegu do układu urządzeń. Jest to szczególnie przydatne podczas rozbudowy linii produkcyjnej, gdy istniejąca przestrzeń musi zostać dostosowana do nowych elementów procesu.

Planowanie dostępu do dużej maszyny

W przypadku rozbudowanych urządzeń punkty wymagające dostępu mogą znajdować się w różnych częściach stanowiska.

Operatorzy i personel utrzymania ruchu mogą potrzebować wejścia do wydzielonego obszaru podczas regulacji, konserwacji lub usuwania nieprawidłowości w pracy maszyny.

Podczas projektowania podobnych wygrodzeń należy uwzględnić:

• rozmieszczenie punktów obsługi i regulacji,
• lokalizację elementów wymagających okresowej konserwacji,
• miejsca wprowadzania i odbioru materiałów,
• możliwość przemieszczania narzędzi oraz części zamiennych,
• liczbę i położenie wymaganych drzwi dostępowych,
• zagrożenia związane z wejściem do wydzielonej strefy.

Liczba wejść nie powinna wynikać wyłącznie z długości wygrodzenia. Istotne są rzeczywiste czynności wykonywane przy maszynie oraz wymagania określone podczas oceny ryzyka.

W zależności od zagrożeń konieczne może być zastosowanie odpowiednich urządzeń blokujących lub ryglujących, zintegrowanych z układem sterowania bezpieczeństwem.

Modułowe wygrodzenie przy rozbudowie linii produkcyjnej

Rozbudowa linii produkcyjnej często wiąże się ze zmianą rozmieszczenia urządzeń, tras transportowych lub organizacji pracy stanowiska.

Modułowy system wygrodzeń GENMACS pozwala planować konstrukcję z wykorzystaniem powtarzalnych elementów, co może ułatwiać późniejsze dostosowanie jej przebiegu do zmienionego układu technologicznego.

Podczas ewentualnej przebudowy należy jednak sprawdzić:

• zgodność wymiarów paneli i elementów konstrukcyjnych z nowym układem,
• stan techniczny elementów przeznaczonych do ponownego wykorzystania,
• wymagane odległości od stref zagrożenia,
• dostępność miejsc obsługi oraz dróg komunikacyjnych,
• wpływ modyfikacji na bezpieczeństwo kompletnej instalacji.

Możliwość ponownego wykorzystania elementów zależy od ich stanu, wymiarów i wymagań nowej konfiguracji.

Wygrodzenia GENMACS dla rozbudowanych instalacji

System GENMACS umożliwia projektowanie wygrodzeń bezpieczeństwa dla maszyn i stanowisk o zróżnicowanych wymiarach.

W przypadku dużych instalacji istotną zaletą konstrukcji modułowej jest możliwość planowania długich odcinków bariery oraz dopasowania ich do geometrii stanowiska.

Ostateczny dobór paneli, słupków, drzwi i innych elementów powinien wynikać z układu technologicznego oraz oceny ryzyka całej aplikacji.
